天然氣及氫氣組合低氮燃燒-導熱油鍋爐簡介
導熱油爐配天然氣及氫氣組合低氮燃燒器及配套設備；燃料由兩部分組成，天然氣和氫氣；裝置開工時燒天然氣，天然氣熱值8500KCal/Nm3，壓力15～20KPa。 裝置開工自產氫氣要求全部燒完，燃料不足部分用天然氣補充；裝置自產氫氣熱值2600KCal/Nm3，壓力15～20KPa，無氫氣或氫氣量不足時負荷由天然氣來補充。
燃燒器具備自動吹掃、自動點火、燃?xì)鈮毫ΡＷo(hù)、助燃風壓保護、閥門泄露保護、熄火保護、負荷自動調節、導熱油爐聯鎖保護、無極比例調節等功能，且為全自動控制。

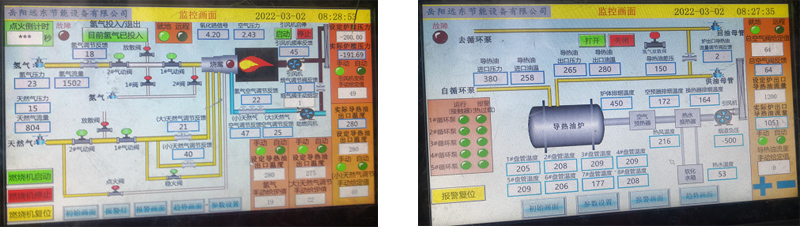

助燃風與燃料控制調節方案：裝置開工時全燒天然氣，天然氣與助燃風通過PLC控制器按設定程序空燃比線型比例進行混合，通過導熱油出口溫度自動調節燃?xì)饬?；混燒時，兩種燃料獨立配風并通過PLC控制器按設定程序空燃比線型比例進行混合，燃?xì)饬客ㄟ^導熱油爐出口溫度進行控制，導熱油爐出口溫度高時則自動調小燃料氣閥組開度，導熱油爐出口溫度低時則自動增加燃料氣閥組開度，保證導熱油爐出口溫度。
在混燒時當氫氣量達到最大時，補充的天然氣流量很少，不便于調節，因此在燃燒器中心設計一臺小型蓄熱式燃燒器（天然氣流量約100Nm3/h），其作用一:相當于長明燈穩定中心火焰，保證安全可靠；其作用二:便于調節控制。
補充說明：在燃燒器設計時天然氣分三路進口：第一路進口是：在燃燒器中心設計一臺小型蓄熱式燃燒器（天然氣流量控制在20～100Nm3/h之間），配風是從中心管路側旁配風，單獨控制；第二路進口是：蓄熱式燃燒器外側設計N支組合噴槍，天然氣從主燃料氣旁路進，通過電動調節閥控制，配風從天然氣主風道進，通過PLC控制器設定空燃比進行控制；第三路進口是：主燃燒，通過電動調節閥控制根據現場工況要求而定，配風從天然氣主風道進，通過PLC控制器設定空燃比進行控制。
煙氣保證指標：
煙氣中氧含量（O2）：3.5%（mol干基）；
黑度：林格曼黑度1級；
NOx濃度：≤50mg/Nm3；
CO濃度：≤75mg/Nm3。

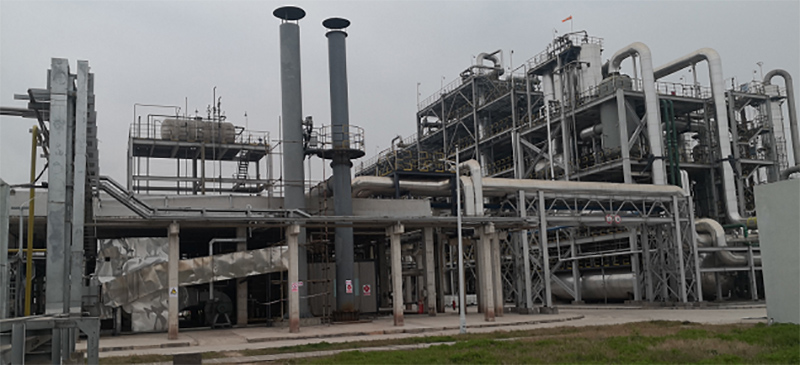

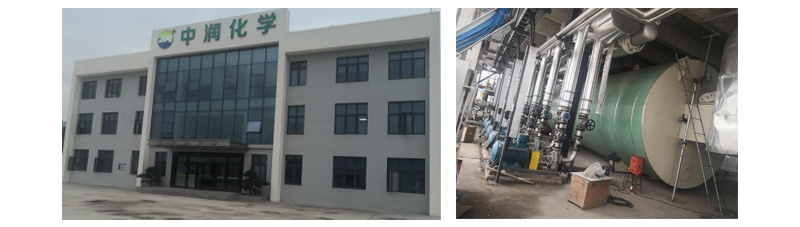

案例：重慶中潤化學有限公司1200萬大卡導熱油爐
聯系人：常州市上能鍋爐有限公司 芮經理 13815029577
