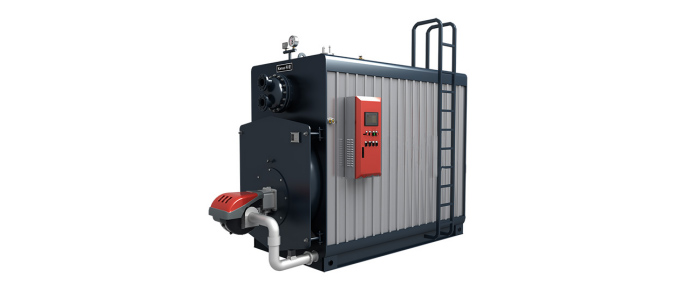

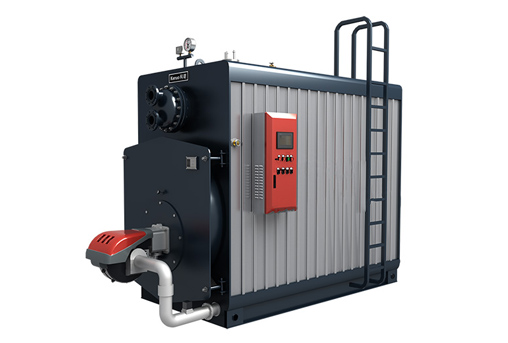

多用途真空熱水鍋爐

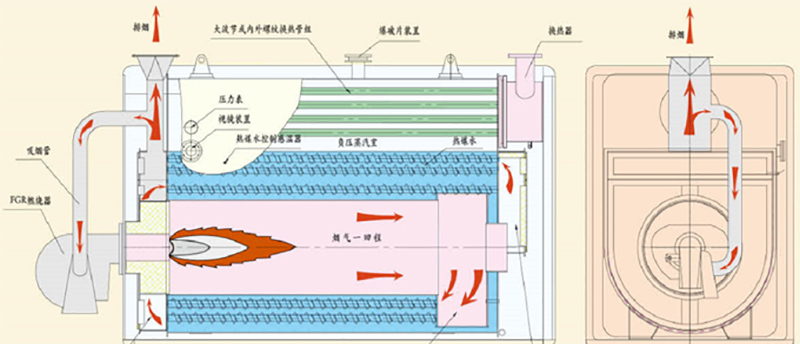

一、鍋爐結構和工作原理如圖，鍋爐分上下兩部分，其下半部分就是普通的鍋殼蒸汽鍋爐，即爐膽和煙管組成的受熱面；而上半部分叫真空室，即相當于鍋殼的汽空間，空間內裝設有管式汽—水換熱器，用來加熱供暖熱水。
鍋爐運行時，鍋殼內被真空裝置抽空，并維持0.03MPa左右的負壓，即-0.03MPa，也就是鍋內介質的絕對壓力為0.07MPa，左右。由水的特性可知，此時鍋水的沸點就為90℃左右。運行中，汽化的飽和蒸汽在真空室內通過換熱器與供暖水進行熱交換，使供暖水被加熱升溫，而蒸汽則被冷凝成水回到下部水空間再受到加熱汽化，上升冷凝......,周而復始。由于加熱的飽和蒸汽溫度為90℃左右，所以供暖水的出口溫度一般只能達到80℃左右。
一、真空熱水鍋爐的特點：
由于鍋內壓力低，只要抽真空的裝置工作可靠，就不會有超壓爆炸的危險，所以一些地下鍋爐房就選用了真空熱水鍋爐；因?yàn)楣ぷ鲏毫Φ?，鍋爐控制就較簡單，其材質也可用普通鋼，所以鍋爐成本低；再就是由于鍋水是在鍋內反復汽化冷凝的，一般不會出現普通蒸汽鍋爐的鍋水因蒸發而濃縮，結垢現象。也不需要補充很多的給水，所以可節省不少水處理費用。
一、真空熱水鍋爐的優勢：
1.安全可靠：始終在負壓狀態下運行，無膨脹爆炸的危險，具有常壓和有壓鍋爐無法比擬的安全可靠性。
2.無需資格審查：不屬于“壓力容器安全法規”的范疇，不需要資格審查。
3.一機多用的理想功能：一臺真空鍋爐可以實現采暖、衛生熱水等多種需求。
4.爐內不結垢，真空無氧，壽命更長：使用處理后的軟化熱媒水，爐內不結垢；爐內保持真空無氧，大大降低了爐內腐蝕；機組使用前熱媒水一次性充入機組內，維護管理方便，在使用壽命期內不需要更換。使真空鍋爐的使用壽命達到半永久性。
多用途真空熱水鍋爐性能參數表：
ZWNS型超低氮真空熱水鍋爐技術參數 | ||||||||||||
型號 ZWNS－*** | ||||||||||||
熱功率 | ×104kcal/h | 30 | 60 | 90 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | |
kW | 350 | 700 | 1050 | 1400 | 2100 | 2800 | 3500 | 4200 | 5600 | 7000 | ||
MW | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 | 2.8 | 3.5 | 4.2 | 5.6 | 7.0 | ||
設計熱效率 | % | 97～104 | ||||||||||
排煙溫度 | ℃ | ≤（回水溫度+10℃） | ||||||||||
電源 | V/Hz | 220～380/50（3N/50 220～380) | ||||||||||
用電總功率 | kW | 1.1 | 2.5 | 4.2 | 5.5 | 9.5 | 11 | 15 | 18 | 24 | 27 | |
天然氣 | 最低耗量 | Nm3/h | 34.3 | 68.5 | 102.8 | 136.2 | 203.8 | 271.4 | 338.9 | 406.7 | 542.2 | 677.2 |
閥組口徑 | DN | 32 | 50 | 50 | 50 | 50 | 50 | 65 | 65 | 80 | 80 | |
壓力（動壓） | kPa | 5～7 | 6～8 | 6～8 | 8～10 | 10～12 | 12～15 | 14～16 | 14～16 | 16～18 | 16～18 | |
氮氧化合物（NOx） | mg/Nm3 | 80（BLUE）/ 30（FGR） | ||||||||||
鍋爐安全閥口 N3 | DN | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 80 | 80 | 80 | |
鍋爐排汽口 N4 | DN | 40 | 40 | 40 | 40 | 40 | 65 | 65 | 65 | 65 | 65 | |
鍋爐排污口 N5 | DN | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
鍋爐排煙口 N9 | φmm | 219 | 273 | 325 | 377 | 426 | 500 | 560 | 600 | 700 | 800 | |
鍋爐凈重 | t | 2.6 | 3.4 | 4.0 | 4.8 | 7.0 | 7.6 | 8.7 | 12.0 | 15.2 | 17.5 | |
熱媒水容量 | t | 1.9 | 2.1 | 2.6 | 4.4 | 4.7 | 4.9 | 4.7 | 9.5 | 12.3 | 13.3 | |
運行重量 | t | 4.5 | 5.5 | 8.6 | 9.2 | 11.7 | 12.5 | 13.4 | 21.5 | 27.5 | 30.8 | |
A型換熱器（△t=10℃，進/出水溫度40℃/50℃、50℃/60℃，適用于地暖、中央空調采暖系統） | ||||||||||||
熱功率 | ×104kcal/h | 30 | 60 | 90 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | |
額定循環量 | m3/h | 30 | 60 | 90 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | |
供水口N1/回水口N2 | DN | 80 | 100 | 125 | 150 | 200 | 250 | 250 | 300 | 300 | 350 | |
B型換熱器（△t=20℃，進/出水溫度40℃/60℃、60℃/80℃適用于衛生熱水、暖氣片采暖系統） | ||||||||||||
熱功率 | ×104kcal/h | 30 | 60 | 90 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | |
額定循環量 | m3/h | 15 | 30 | 45 | 60 | 90 | 120 | 150 | 180 | 240 | 300 | |
供水口N1/回水口N2 | DN | 50 | 80 | 80 | 100 | 125 | 150 | 200 | 200 | 250 | 250 | |
備注 | 1、燃料計算基準值：天然氣低位發熱值8500kcal/Nm3； | |||||||||||
