燃氣導熱油爐，燃氣導熱油鍋爐，常州市上能鍋爐有限公司

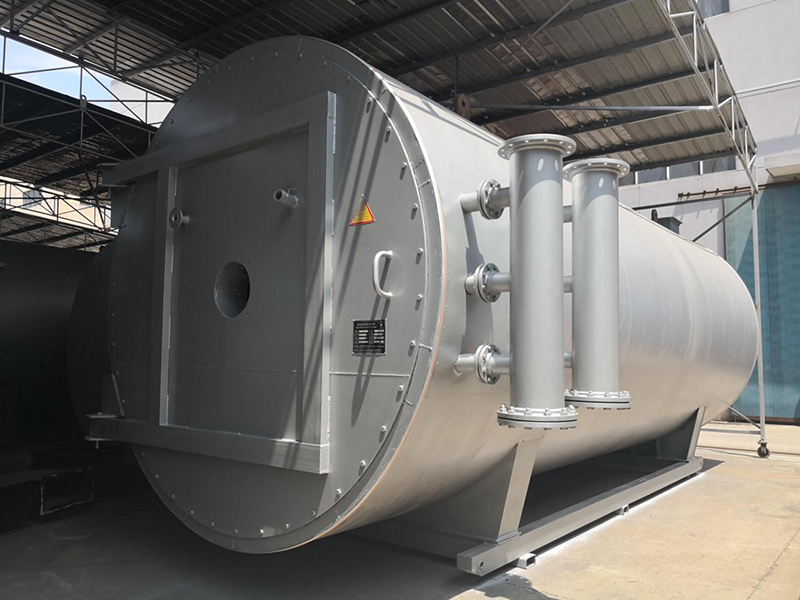

YQW（臥式燃氣系列）燃氣有機熱載體鍋爐
燃氣導熱油爐產品型號：YQW (臥式系列）燃氣有機熱載體鍋爐
適用燃料：天然氣、LNG (液化天然氣），CNG (壓縮天然氣）
工作壓力：0.7-1.6MPa，工作介質：導熱油，額定工作溫度：320-350℃
額定熱功率： 350KW-29000KW/h (30萬大卡/小時-2500萬大卡/小時）
爐體結構特性：鍋爐爐體受熱面由內圈盤管、外圈盤管串聯連接，組成爐體受熱面,分輻射段和對流段兩部分，進出油集箱在爐前側面。
導熱油熱循環流程：熱載體（導熱油）從對流受熱面的外圈盤管，前部盤管低溫進入，流經對流受熱面后部盤管后，再流進內圈盤管后部進入燃燒室輻射段前端，經膜式壁受熱面，并被加熱到一定的給定溫度，然后進入循環系統供用熱設備使用溫度。
燃氣導熱油爐優勢1：無多余的無效傳熱面積，通過先進的膜溫控制，導熱油熱循環受熱均勻，低溫進，高溫出，無局部導熱油過熱結焦，保證了爐管的長期使用，延長了爐體盤管的使用壽命，特別是用熱設備使用溫度高達300度以上時，內外圈盤管串聯連接比國內同行內外圈盤管并聯連接更顯得有優勢，優勢在于爐管不會結焦，而且節能，爐體壽命長達20年不會壞。
燃氣導熱油爐優勢2：鍋爐爐前有快開的爐門，適合燃氣導熱油鍋爐檢驗部門及使用單位一年一度的年檢和維護，提高熱效率，降低危險和安全使用。
燃氣導熱油爐優勢3：鍋爐尾部布置空氣熱交換器或水/汽熱交換器進行余熱吸收，受熱面積充足，降低鍋爐排煙溫度，提高鍋爐熱效率。
燃氣導熱油爐優勢4：鍋爐換熱結構形式與燃燒器匹配，利用包括煙氣再循環（FGR)在內的綜合低氮氧化物（NOx)控制技術，實現高燃燒效率，低污染物排放，保證NOx放符合鍋爐使用地環保排放要求。
燃氣導熱油爐優勢5：燃燒器采用國外進口知名品牌，安全可靠。
配套輔機、電器、儀表選用國內知名品牌，質量保證。
燃氣導熱油爐優勢6：鍋爐采用先進的機電一體化全自動控制技術，可實現全自動控制。具有溫度自動調節、自動點火，并有差壓、超溫、熄火、檢漏、風機、油泵過載等多重聯鎖保護功能。可通過移動互聯網實現遠程人機交互和數據共享。
燃氣導熱油鍋爐 燃氣導熱油爐產品范圍：
YY(Q)W 15~200 ×104kcal/h低氮臥式燃氣導熱油鍋爐型號規格參數表
|
型號 |
單位 |
YY(Q)W |
YY(Q)W |
YY(Q)W |
YY(Q)W |
YY(Q)W |
YY(Q)W |
YY(Q)W |
YY(Q)W |
YY(Q)W |
YY(Q)W |
||||||
|
350 |
460 |
580 |
700 |
940 |
1200 |
1400 |
1800 |
2100 |
2400 |
||||||||
|
-Y(Q) |
-Y(Q) |
-Y(Q) |
-Y(Q) |
-Y(Q) |
-Y(Q) |
-Y(Q) |
-Y(Q) |
-Y(Q) |
-Y(Q) |
||||||||
|
額定功率 |
KW |
350 |
460 |
580 |
700 |
940 |
1200 |
1400 |
1800 |
2100 |
2400 |
||||||
|
額定發熱量 |
萬大卡 |
30 |
40 |
50 |
60 |
80 |
100 |
120 |
150 |
180 |
200 |
||||||
|
設計壓力 |
MPa |
1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
||||||
|
最高介質溫度 |
℃ |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
||||||
|
爐內容油量 |
m3 |
0.32 |
0.36 |
0.4 |
0.58 |
0.77 |
1.2 |
1.35 |
1.48 |
2.04 |
2.6 |
||||||
|
介質循環量 |
m3 /h |
32 |
40 |
58 |
58 |
80 |
90 |
100 |
100 |
110 |
160 |
||||||
|
配 管 聯 接 口徑 |
DN |
57 |
65 |
80 |
80 |
100 |
100 |
125 |
125 |
150 |
150 |
||||||
|
系統裝機容量 |
kW |
14 |
30 |
30 |
30 |
30 |
30 |
45 |
45 |
70 |
70 |
||||||
|
設備總重量 |
kg |
3400 |
3500 |
3670 |
4000 |
4300 |
7050 |
7660 |
8430 |
9500 |
11100 |
||||||
YY(Q)W 250~1200 ×104kcal/h低氮臥式燃氣導熱油鍋爐型號規格參數
|
型號 |
單位 |
YY(Q)W |
YY(Q)W |
YY(Q)W |
YY(Q)W |
YY(Q)W |
YY(Q)W |
YY(Q)W |
YY(Q)W |
YY(Q)W |
YY(Q)W |
||||||
|
3000 |
3500 |
4000 |
4700 |
6000 |
7000 |
8170 |
9500 |
12000 |
14000 |
||||||||
|
-Y(Q) |
-Y(Q) |
-Y(Q) |
-Y(Q) |
-Y(Q) |
-Y(Q) |
-Y(Q) |
-Y(Q) |
-Y(Q) |
-Y(Q) |
||||||||
|
額定功率 |
KW |
3000 |
3500 |
4000 |
4700 |
6000 |
7000 |
8170 |
9150 |
12000 |
14000 |
||||||
|
額定發熱量 |
萬大卡 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
1000 |
1200 |
||||||
|
設計壓力 |
MPa |
1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
||||||
|
最高介質溫度 |
℃ |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
||||||
|
爐內容油量 |
m3 |
3.2 |
3.9 |
4.56 |
5.6 |
7.5 |
9 |
10.8 |
12.5 |
14 |
15 |
||||||
|
介質循環量 |
m3 /h |
200 |
200 |
260 |
260 |
300 |
340 |
400 |
500 |
500 |
600 |
||||||
|
配 管 聯 接 口徑 |
DN |
150 |
150 |
200 |
200 |
250 |
250 |
300 |
300 |
350 |
350 |
||||||
|
系統裝機容量 |
kW |
70 |
70 |
100 |
100 |
150 |
200 |
200 |
200 |
350 |
400 |
||||||
|
設備總重量 |
kg |
14020 |
16065 |
17620 |
20450 |
24950 |
29840 |
33970 |
36975 |
43530 |
51000 |
||||||
※注：以上數據僅供參考，如有變化，以正式圖紙為準
YY（Q）W表示液相循環燃油（燃氣）臥式導熱油鍋爐
