一、ZWNS型低氮（NOX<30-50mg/m3）真空熱水鍋爐優勢：
①壓力低于1bar,無需報手續，安全可靠。
②機組內部處于真空無氧狀態，鍋爐本體不會腐蝕而損壞，并且內部永不結垢，可長年高效運行，十分可靠。
③采用壓力，溫度雙重控制機組運行，，有五重安全保護裝置，運行過程安全。
④可實現無人遠程操作，節省人成本。
⑤配備低氮燃?xì)馊紵?，能達到30-50毫克/m3低氮排放。
二、ZWNS型低氮（NOX<30-50mg/m3）真空熱水鍋爐原理：
水在一個大氣壓（1bar）下，沸點是100℃.壓力低于1bar,水的沸點就小于100℃.壓力為0.7bar,水的沸點為90℃.壓力為0.3bar,水的沸點為70℃.壓力為0.1bar,水的沸點為40℃.
鍋爐運行時，鍋殼內被真空裝置抽空，并維持0.03MPa左右的負壓，即-0.03MPa，也就是鍋內介質的絕對壓力為0.07MPa，左右。由水的特性可知，此時鍋水的沸點就為90℃左右。運行中，汽化的飽和蒸汽在真空室內通過換熱器與供暖水進行熱交換，使供暖水被加熱升溫，而蒸汽則被冷凝成水回到下部水空間再受到加熱汽化，上升冷凝......,周而復始。
三、真空熱水鍋爐的用途
供熱采暖：商業綜合體、酒店賓館、辦公樓、住宅、學校等。
生活熱水：酒店、游泳館、桑拿溫泉、商業綜合體、醫院、學校、生產工藝用途等。

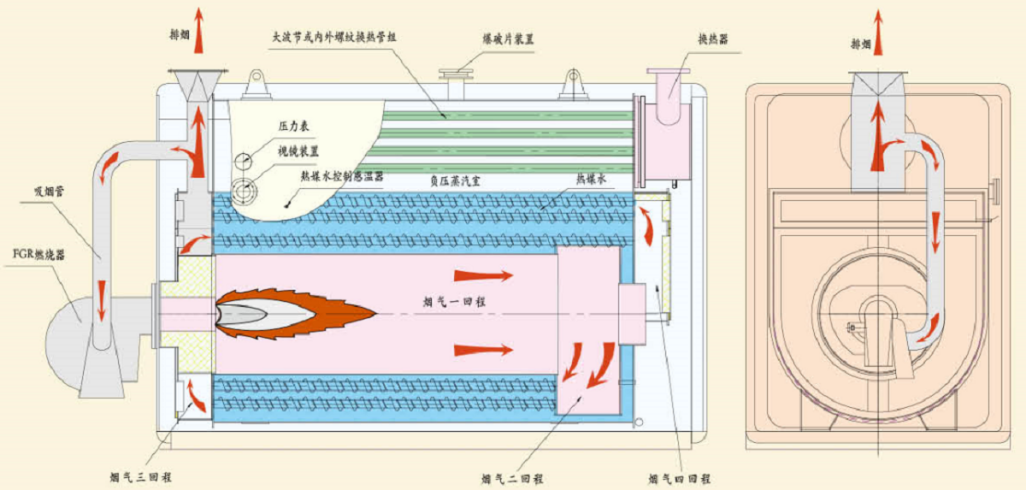

四、ZWNS型低氮（NOX<30-50mg/m3）真空熱水鍋爐煙氣四回程傳熱結構，熱效益高，配備低氮燃?xì)馊紵?，采用煙氣?nèi)循環+煙氣外循環（FGR）技術,最終達到NOX<30-50mg/m3低氮排放。
五、ZWNS型超低氮真空熱水鍋爐技術參數 | ||||||||||||
型號 ZWNS－*** | ||||||||||||
熱功率 | ×104kcal/h | 30 | 60 | 90 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | |
kW | 350 | 700 | 1050 | 1400 | 2100 | 2800 | 3500 | 4200 | 5600 | 7000 | ||
MW | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 | 2.8 | 3.5 | 4.2 | 5.6 | 7.0 | ||
設計熱效率 | % | 97～104 | ||||||||||
排煙溫度 | ℃ | ≤（回水溫度+10℃） | ||||||||||
電源 | V/Hz | 220～380/50（3N/50 220～380) | ||||||||||
用電總功率 | kW | 1.1 | 2.5 | 4.2 | 5.5 | 9.5 | 11 | 15 | 18 | 24 | 27 | |
天然氣 | 最低耗量 | Nm3/h | 34.3 | 68.5 | 102.8 | 136.2 | 203.8 | 271.4 | 338.9 | 406.7 | 542.2 | 677.2 |
閥組口徑 | DN | 32 | 50 | 50 | 50 | 50 | 50 | 65 | 65 | 80 | 80 | |
壓力（動壓） | kPa | 5～7 | 6～8 | 6～8 | 8～10 | 10～12 | 12～15 | 14～16 | 14～16 | 16～18 | 16～18 | |
氮氧化合物（NOx） | mg/Nm3 | 80（BLUE）/ 30（FGR） | ||||||||||
鍋爐安全閥口 N3 | DN | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 80 | 80 | 80 | |
鍋爐排汽口 N4 | DN | 40 | 40 | 40 | 40 | 40 | 65 | 65 | 65 | 65 | 65 | |
鍋爐排污口 N5 | DN | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
鍋爐排煙口 N9 | φmm | 219 | 273 | 325 | 377 | 426 | 500 | 560 | 600 | 700 | 800 | |
鍋爐凈重 | t | 2.6 | 3.4 | 4.0 | 4.8 | 7.0 | 7.6 | 8.7 | 12.0 | 15.2 | 17.5 | |
熱媒水容量 | t | 1.9 | 2.1 | 2.6 | 4.4 | 4.7 | 4.9 | 4.7 | 9.5 | 12.3 | 13.3 | |
運行重量 | t | 4.5 | 5.5 | 8.6 | 9.2 | 11.7 | 12.5 | 13.4 | 21.5 | 27.5 | 30.8 | |
A型換熱器（△t=10℃，進/出水溫度40℃/50℃、50℃/60℃，適用于地暖、中央空調采暖系統） | ||||||||||||
熱功率 | ×104kcal/h | 30 | 60 | 90 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | |
額定循環量 | m3/h | 30 | 60 | 90 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | |
供水口N1/回水口N2 | DN | 80 | 100 | 125 | 150 | 200 | 250 | 250 | 300 | 300 | 350 | |
B型換熱器（△t=20℃，進/出水溫度40℃/60℃、60℃/80℃適用于衛生熱水、暖氣片采暖系統） | ||||||||||||
熱功率 | ×104kcal/h | 30 | 60 | 90 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | |
額定循環量 | m3/h | 15 | 30 | 45 | 60 | 90 | 120 | 150 | 180 | 240 | 300 | |
供水口N1/回水口N2 | DN | 50 | 80 | 80 | 100 | 125 | 150 | 200 | 200 | 250 | 250 | |
備注 | 1、燃料計算基準值：天然氣低位發熱值8500kcal/Nm3； | |||||||||||
